Rohre für Transport und Förderung von Erdöl und Erdgas

Ölleitungsrohre werden durch das Warmwalzen produziert. Als Halbzeug dienen die kontinuierlichen gegossenen Blöcke.
Ölleitungsrohre werden in der Minenindustrie bei der Förderung von Erdöl und Erdgas verwendet.

Die nahtlosen Stahlrohre für den Transport von brennbaren Flüssigkeiten sind hauptsächlich für die Hochdruckrohrleitungen für den Transport von Gas, Erdöl und weiteren brennbaren Flüssigkeiten in der Bergbau-, Chemie– und Energieindustrie bestimmt.
Die Rohre werden aus Kohlenstoff- und legierten Stähle produziert.

Rohre für Transport und Förderung von Erdöl und Erdgas


Abmessungen der Rohre

für den Transport von brennbaren Medien

AUSSENDURCHMESSER (D)10,3 – 114,3 mm
(0,405 – 4,5 inch)
WANDDICKE (t)1,7 – 13,5 mm
(0,068 – 0,531 inch)
EUROPÄISCHE NORMENDIN 2448,
EN ISO 3183 (EN 10220),
ISO 4200
AMERIKANISCHE NORMENAPI 5L (EN 10220),
ASME B 36.10M

für die Ölleitungsrohre

AUSSENDURCHMESSER (D)26,67 – 114,3 mm
(1,05 – 4,5 inch)
WANDDICKE (t)2,87 – 9,65 mm
(0,113 – 0,38 inch)
AMERIKANISCHE NORMENAPI 5CT
Abmessungs norm Abmessungen (D x t) Abmessungstabelle
APIAPI 5CT26.7 x 2.87 – 114.3 x 8.56 mm [1.050 x 0.113 – 4.500 x 0.337 in]
Abmessungs norm Abmessungen (D x t) Abmessungstabelle
DIN244810.2 x 0.5 – 139.7 x 16.0 mm
UNI708810.2 x 0.5 – 139.7 x 16.0 mm
UNI728710.2 x 0.5 – 139.7 x 16.0 mm
APIAPI 5L (EN 10220)10.3 x 1.7 – 114.3 x 13.49 mm [0.405 x 0.068 – 4.500 x 0.531 in] [1/8 – 4 1/2 NSD]
EN ISOISO 3183 (EN 10220)10.2 x 0.5 – 139.7 x 16.0 mm

Stähle für Transport und Förderung von Erdöl und Erdgas

Stähle für die Ölleitungsrohre

API 5CTH40, J55, K55 a N80.

Die Stähle werden im Elektroofen produziert und sind voll beruhigt. Die Rohre werden nach den Anforderungen von PSL 1 geliefert. Grade PSL 2 und PSL 3 (Anhang H der Norm API CT) nach Vereinbarung.

Stähle für Rohrleitungen

EN ISO 3183PSL1L210, L245, L290, L320, L360, L390, L415 und L450.
PSL2L360NE oder X52NE, L415NE oder X60NE.
API 5LPSL1A, B, X42, X46, X52, X56, X60 und X65.

Norm TDP Stahlgüte (öffne die Produktkarte) Abmessungsnorm
APIAPI 5CTAPI 5CT
APIAPI 5CTAPI 5CT
APIAPI 5CTAPI 5CT
APIAPI 5CTAPI 5CT
Norm TDP Stahlgüte (öffne die Produktkarte) Abmessungsnorm
APIAPI 5L – PSL1API 5L (EN 10220)
APIAPI 5L – PSL1API 5L (EN 10220)
APIAPI 5L – PSL1API 5L (EN 10220)
APIAPI 5L – PSL1API 5L (EN 10220)
APIAPI 5L – PSL1API 5L (EN 10220)
APIAPI 5L – PSL1API 5L (EN 10220)
APIAPI 5L – PSL1API 5L (EN 10220)
APIAPI 5L – PSL1API 5L (EN 10220)
UNI72877287
EN ISO3183 – PSL2ISO 3183 (EN 10220)
EN ISO3183 – PSL1ISO 3183 (EN 10220)
EN ISO3183 – PSL1ISO 3183 (EN 10220)
EN ISO3183 – PSL1ISO 3183 (EN 10220)
EN ISO3183 – PSL1ISO 3183 (EN 10220)
EN ISO3183 – PSL1ISO 3183 (EN 10220)
EN ISO3183 – PSL1ISO 3183 (EN 10220)
EN ISO3183 – PSL1ISO 3183 (EN 10220)
EN ISO3183 – PSL2ISO 3183 (EN 10220)
EN ISO3183 – PSL2ISO 3183 (EN 10220)
EN ISO3183 – PSL2ISO 3183 (EN 10220)
DIN2470-2/171722448
DIN2470-1/16292448
DIN2470-2/171722448
DIN2470-2/171722448
UNI70887088
DIN2470-2/171722448
EN ISO3183 – PSL1ISO 3183 (EN 10220)
UNI70887088
DIN2470-2/171722448
DIN2470-2/171722448

Längen von Ölleitungsrohren


Werte für Tubing – Pumprohre:

Gruppe 1:6,10–7,32 m (20–24 ft)
Gruppe 2:8,53–9,75 m (28–32 ft)
Gruppe 3:11,58–12,80 m (38–42 ft)

Werte für Casing – Futterrohre:

Gruppe 1:4,88–7,62 m (16–25 ft)
Gruppe 2:7,62–10,36 m (25–34 ft)
Gruppe 3:10,36–14,64 m (34–48 ft)

Enden der Ölleitungsrohre und Rohrleitungen

Die Rohrenden sind senkrecht zur Rohrlängsachse und ohne Graten.
Die Rohrenden sind senkrecht zur Rohrlängsachse und ohne Graten.

Die Rohrenden sind glatt, ohne Stauchen, ohne Gewinde und ohne Muffen.

Ölleitungsrohre

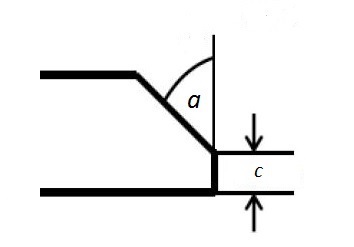

Es ist möglich, das Abgraten auf das Folgende zu applizieren:

das Abgraten
  • Rohre mit dem Durchmesser, D: 26,7 – 114,3 mm
  • Wanddicken, t: 3,2 – 12,5 mm
  • Längen, L: 4 – 13 m
  • Facetten-Winkel, Alfa: 30°+5°, 37,5°±2,5°
  • Facetten-Breite, c: 1,6 ± 0,8 mm

Längen der Rohrleitungen


EN ISO 3183 und API Spec 5L [m]:

nominaleminimaledurchschnittlichemaximale
6 – SRL2.745.336.86
94.118.0010.29
12 – DRL4.2710.6713.72
155.3313.3516.76

EN ISO 3183 und API Spec 5L [ft]:

nominaleminimaledurchschnittlichemaximale
20.0 – SRL9.017.522.5
30.013.526.233.8
40.0 – DRL14.035.045.0
50.017.543.855.0

Rohre mit abgekanteten Enden oder mit den für das Schweißen modifizierten Enden.
Rohre mit abgekanteten Enden oder mit den für das Schweißen modifizierten Enden.

Rohrleitungen

Ab Durchmesser 60,3 mm mit der Abschrägung nach Normen:

DIN, ENa = 40° – 60°, c = bis 2 mm
ASMEa = 75° ± 5°, c = 1,6 ± 0,8 mm

Verpackung der Rohre

(a) die mit dem Stahlband verbundenen Rohre,
(b) die in Folie oder Jute verbundenen Rohrbunde,
(c) die in Holzkisten verbundenen Rohrbunde.

Bunde mit kreisförmigem oder hexagonalem Querschnitt mit dem Gewicht von max. 3 000 kg.

Nach Vereinbarung ist es möglich, die Rohroberfläche mit untergelegtem Papier zu schützen. Die Bundenden kann man mit der PVC-Folie zu schützen.

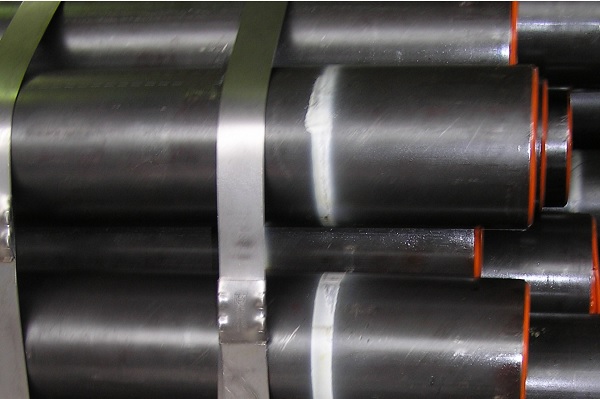

Verpackung STANDARD - mit dem Stahlband verbundenes Bund
Verpackung STANDARD – mit dem Stahlband verbundenes Bund
Verpackung STANDARD - das mit dem Papier untergelegten Stahlband verbundenen Bund
Verpackung STANDARD – das mit dem Papier untergelegten Stahlband verbundenen Bund
Verpackung STANDARD + (PLUS) - Verpackung ins Band und in die PE-Folie
Verpackung STANDARD + (PLUS) – Verpackung ins Band und in die PE-Folie

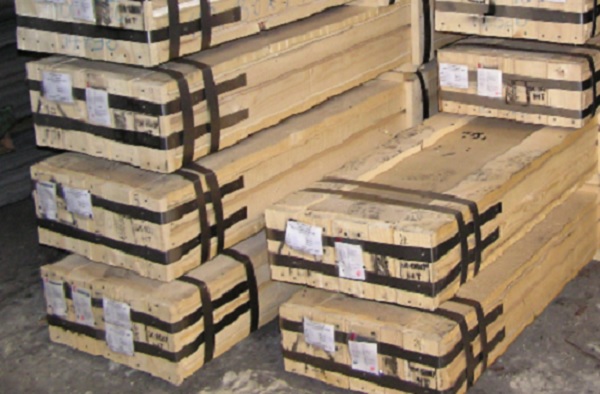

Verpackung PREMIUM A - Verpackung ins Holzkiste
Verpackung PREMIUM A – Verpackung ins Holzkiste

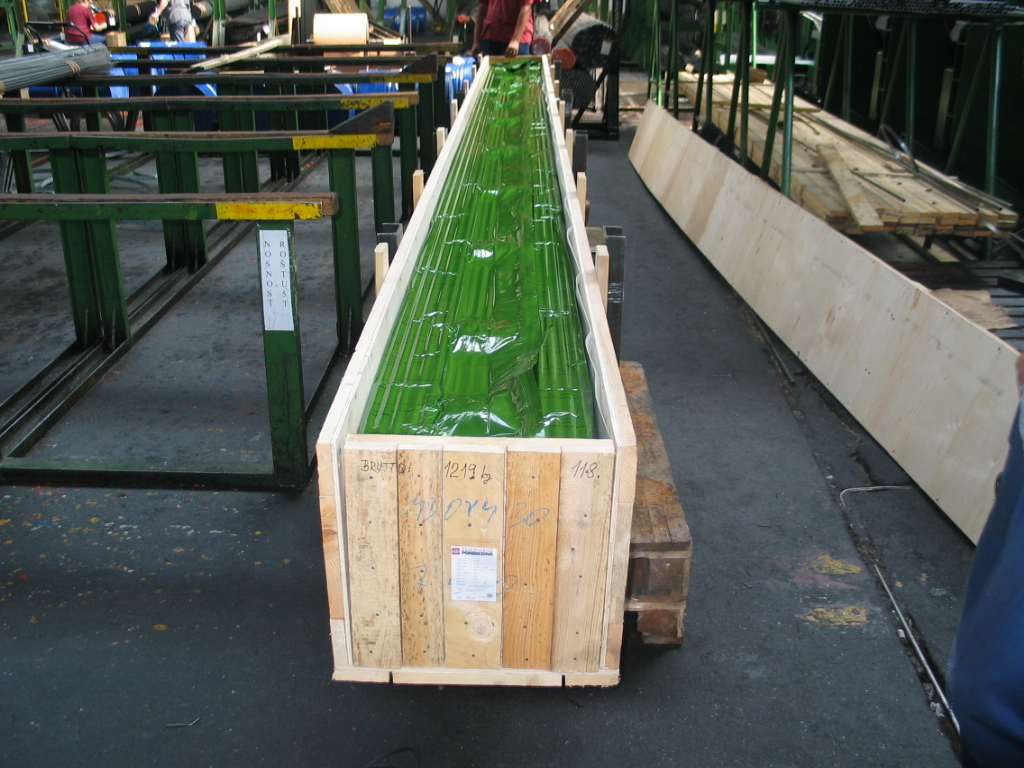

Verpackung PREMIUM B - Verpackung ins Holzkiste + das Rohrbund in die Folie verpackt
Verpackung PREMIUM B – Verpackung ins Holzkiste + das Rohrbund in die Folie verpackt

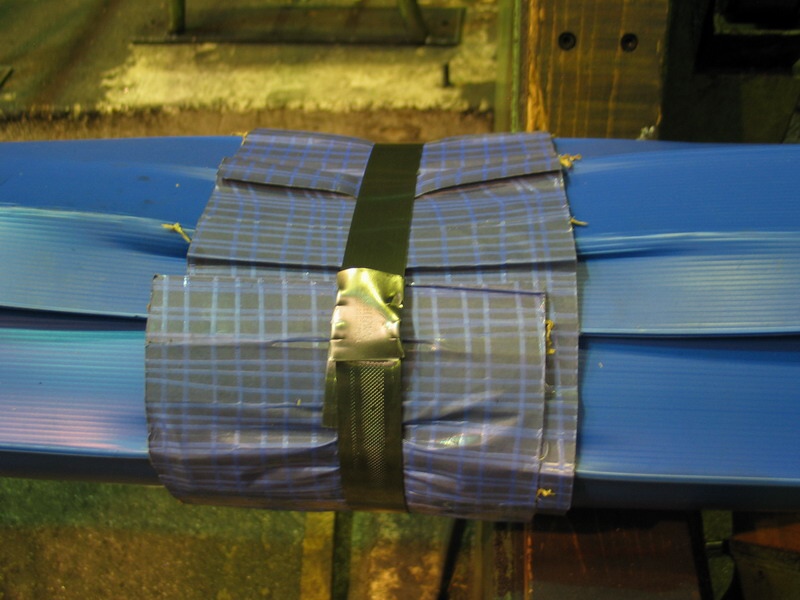

Verpackung PREMIUM C - Verpackung in die Kunststoffverpackung und Folie
Verpackung PREMIUM C – Verpackung in die Kunststoffverpackung und Folie
Verpackung PREMIUM D - Verpackung in die Folie + Luftaussaugung
Verpackung PREMIUM D – Verpackung in die Folie + Luftaussaugung

Prüfung der Ölleitungsrohre

Die Rohre werden nach den Anforderungen von API 5CT geprüft; eventuell ist es möglich, bei der Bestellung auch weitere Prüfungen zu vereinbaren.

Abmessungstoleranzen von Ölleitungsrohren

D < 4 1/2 inch = ±0,79 mm (±0,031 inch)
D ≥ 4 1/2 inch = –0,5 % +1,0 % D
T = –12,5 % (+ mit dem Gewicht begrenzt)
Gewicht (1 Rohr) = –3,5 % / +6,5 %

Markierung der Rohre

(a) mit Farbstreifen an den Rohren (oder Rohrbunden),
(b) mit der weißen oder schwarzen Farbe durch System InkJet,
(c) durch Prägen (verfügbar für D > 22 mm und t > 2,3 mm).

Die Rohrbunde sind mit einem oder mehreren Schildern mit angeforderten Daten markiert.

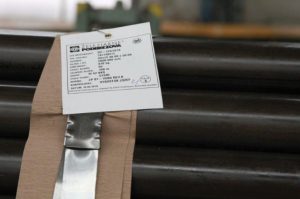

Markierung mit dem Schild
Markierung mit dem Schild
Prägung
Prägung

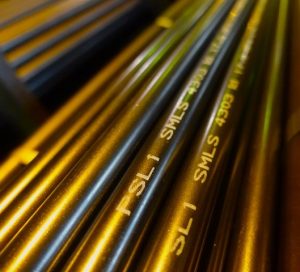

Farbmarkierung
Farbmarkierung
Laserbeschriftung
Laserbeschriftung

Prüfung der Rohrleitungen

Die Rohre werden nach den Anforderungen der entsprechenden Normen geprüft. In jedem Fall, die Rohrdichtigkeitsprüfung muss durchgeführt sein.

Die Rohre erfüllen die Anforderungen von NACE MR 0175 für Beständigkeit in saurer Umgebung (SSC – Sulfide Stress Cracking).

Bei der Bestellung der Rohre ist es möglich, den Kohlenstoffäquivalentwert (CEV) zu vereinbaren.

für die Ölleitungsrohre

API 5CT
EN 102043.1
DIN 500493.1.B

für die Rohrleitungen

API 5L
EN 102043.1, 3.2


für die Ölleitungsrohre

Die Rohre sind visuell gerade.

für die Rohrleitungen

Die Rohre sind visuell gerade. Eine maximale Abweichung ist 0,2 % der Rohrlänge.

von Ölleitungsrohren

Die warmgewalzten Rohre sind weiter nicht wärmebehandelt und ihre Oberfläche dem Zustand normalisiert geglüht entspricht.

Die Normalisierungsglühung (N) ist nach Vereinbarung möglich.

von Rohrleitungen

Die Rohre sind normalerweise wie warmgewalzt geliefert. Nur die Rohre mit DN 6 – 10 oder die Rohre mit anderen Abmessungen werden nach Vereinbarung als kaltgezogene und nach der Formung wärmebehandelt geliefert.

Oberfläche der Rohre entspricht der Produktionsmethode.

Schutz der Rohroberfläche

Rohre werden ohne vorläufigen Schutz gegen Korrosion geliefert.
Nach Vereinbarung ist es möglich, die Rohre mit einem Schutz gegen Korrosion zu liefern.
Nach Vereinbarung, die Rohrenden können mit Plastikkappen geschlossen sein.
