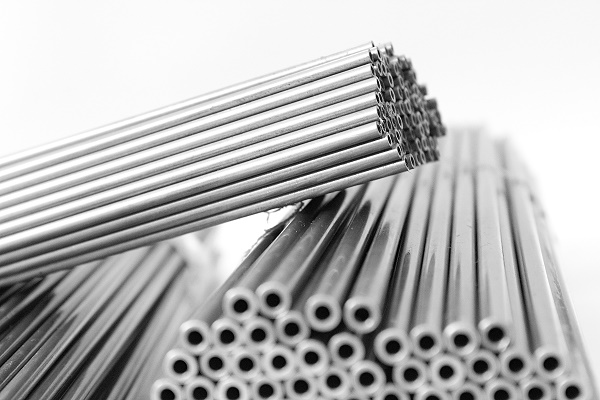

Präzisionsgeschweißte Standardrohre werden in der Maschinenbauindustrie häufig bei der Herstellung von Maschinen- und Anlagenkomponenten verwendet.
Die Anforderungen an die Präzision der Rohre bestimmen auch das Herstellungverfahren. Die Rohre werden kaltgezogen geliefert.
Kaltgezogene geschweißte Rohre sind für den Maschinenbau, die Energiewirtschaft und vor allem für die Herstellung von Automobilkomponenten bestimmt:
• Leitungen und Motor
• Fahrgestell
• Lenkung
• Karosserie
| AUSSENDURCHMESSER (D) | 6,0 – 20,0 mm |
| WANDSTÄRKE (t) | 1,0 – 1,5 mm |
| EUROPÄISCHE NORMEN | EN 10305-2 |
| EN 10305-2 | E235 (E155, E195, E275, E355 – nach Vereinbarung) |
| Markierung von Stählen nach EN-Normen: E – Stähle für Maschinenteile 235 – minimale Streckgrenze in N/mm2 +N – Normalisierungsglühen +A – Weichgeglühen +LC – kaltgezogen / weich +C – kaltgezogen / hart | |
| Gelieferte Rohrlängen: (a) Produktion 4-7 m, (b) ungefähre 4–7 m mit einer Längentoleranz von ± 500 mm (c) genaue mit Toleranzen: • 4-5 m – 0 + 5 mm • 5-7 m – 0 + 10 mm • über 7 m – je nach Vereinbarung | |
Rohre werden in der Regel durch spezifizierte Prüfungen getestet.
Bei dieser Prüfung sind folgende Pflichtprüfungen pflichtig:
a) Chemische Analyse
b) Zugprüfung
c) Maßkontrolle
d) Visuelle Inspektion
Optionale Prüfungen:
a) Druck- oder Ausdehnungsprüfung
b) Wirbelstromprüfung auf Dichtheit gemäß EN ISO 10893-1,
c) Wirbelstromprüfung auf Längsfehler gemäß EN ISO 10893-2, Klasse E3.
Die Rohre werden mit einem Korrosionsschutz – Konservierungsöl – geliefert. Spezifische Art des Schutzes oder Lieferung von Rohren ohne Konservierung nach Vereinbarung.
Sonderbearbeitung von Rohrenden nur nach Vereinbarung.
Die Rohre werden durch Kaltziehen aus elektrisch geschweißten Hohlprofilen hergestellt. Die Oberfläche der Rohre entspricht den einschlägigen Normen und ist abhängig vom Fertigungsart der Rohre und dem endgultigen Wärmebehandlung der Rohren.
Oberflächenrauheitswert:
nach EN – Ra ≤ 4 mm
Die Wandstärketoleranz beträgt +/-7,5 %, mindestens jedoch +/-0,1 mm.
(a) mit Stahlband gebundete Rohre,
Verpacken nach Vereinbarung:
(b) Rohrbündel, die mit Folie oder Jute eingewickelt sind,
(c) Rohrbündel, verpackt in Holzkisten.
Rohrbündel mit kreisförmigem oder sechseckigem Querschnitt mit einem Gewicht von 300 – 3 500 kg.
Die Rohre selbst sind normalerweise nicht gekennzeichnet.
Die notwendigen und erforderlichen Daten sind auf dem Etikett aufgeführt, das dem Rohrpaket beiliegt:
a) die Name oder das Logo des Herstellers,
b) die Abmessungen
c) EN Nummer
d) Stahlbezeichnung
e) Lieferstatus,
f, Schmelzzahl,
g, Identifikationsnummer (Bestellnummer, Artikelnummer).
